Acrel-6000电气火灾监控系统选项及实际案例介绍
acrelyjh 2023-06-25 14:25:16
安科瑞虞佳豪Acrel-6000电气火灾监控系统是用于接收剩余电流式电气火灾监控探测器等现场设备信号，以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件/软件系统。本系统适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、重要消防单位以及石油化工、文教卫生、金融、电信等领域，对分散在建筑内的探测器进行遥测、遥调、遥控、遥信，方便实现监控与管理。Acrel-6000电气火灾监控系统由Acrel-6000系列监控设备、ARCM系列监控探测器和配套附件组成。系统各设备之间均采用总线（耐火双绞屏蔽线）进行连接，施工布线简单方便。03 系统方案选型3.1 Acrel-6000电气火灾监控系统的监控设备主要是壁挂式，其主要参数及组成部件如下表所示。
3.2 ARCM系列组合式电气火灾监控探测器

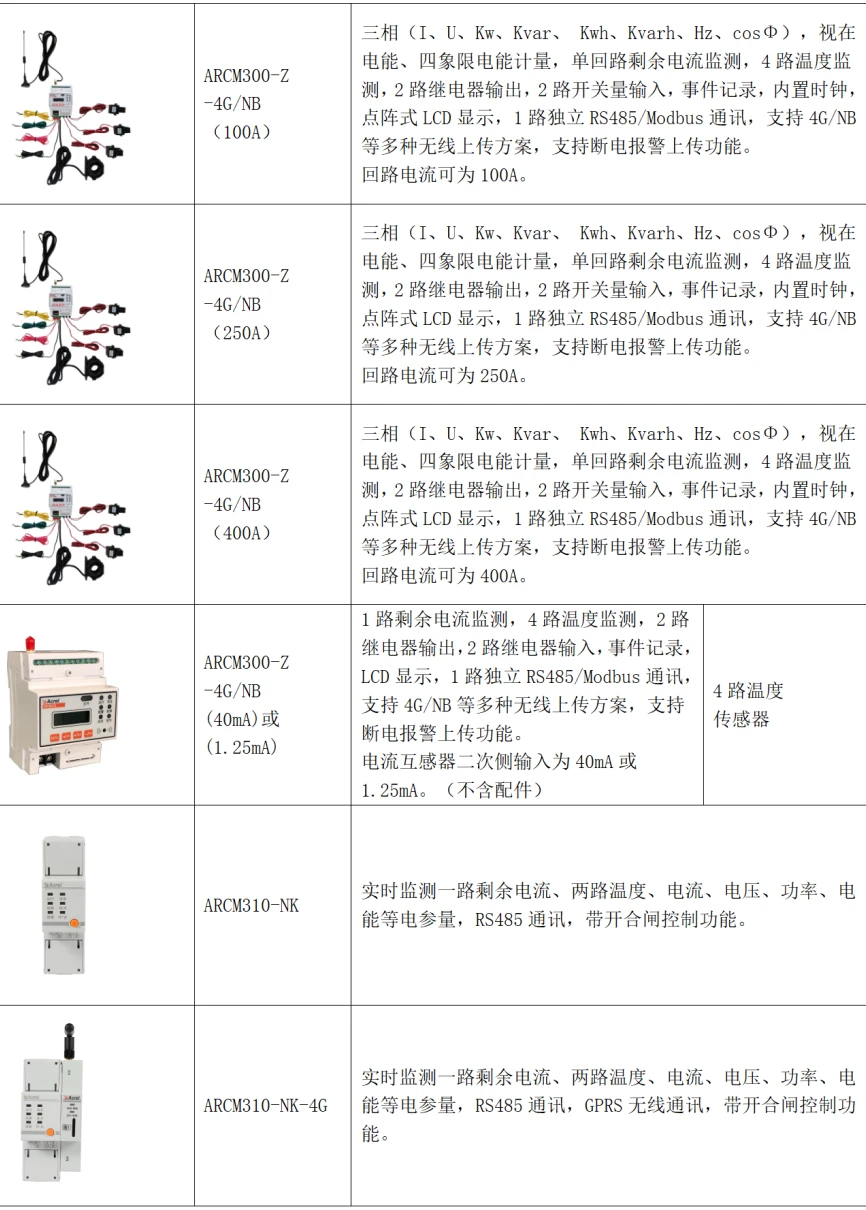

3.2 智慧用电监控装置

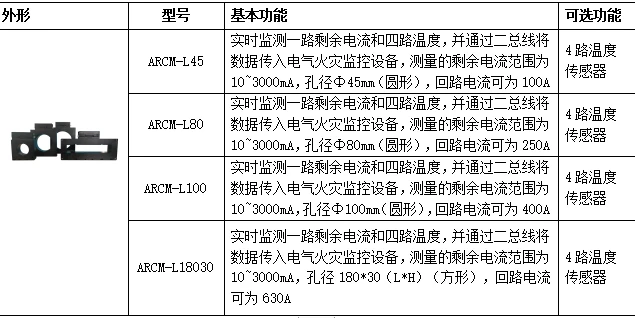

3.4 ARCM一体式电气火灾监控探测器

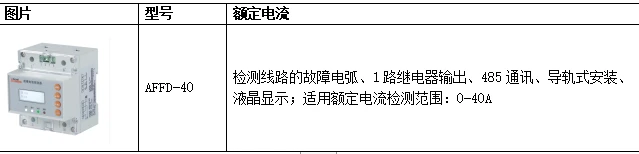

3.5 AAFD系列故障电弧探测器

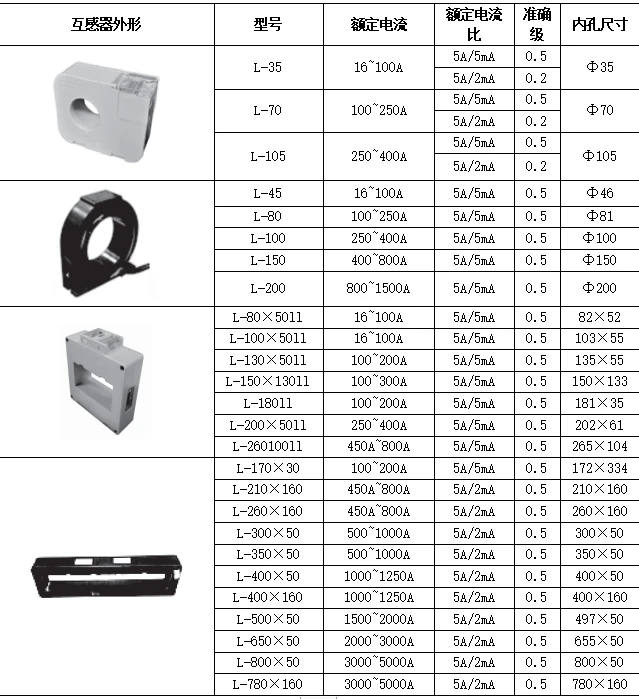

3.6 AKH-0.66L系列剩余电流互感器

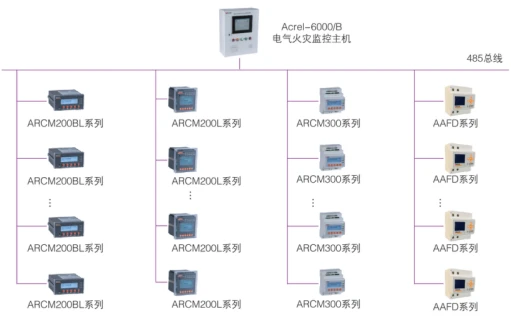

04 系统组网方案4.1 485通讯组网方案●中、小型单体建筑组网方案

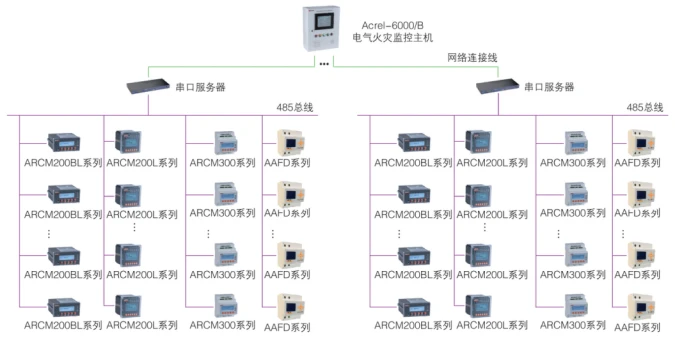

中、小型单体建筑，采用Acrel-6000/B电气火灾监控设备 电气火灾监控探测器两层结构组网模式，性价比高，采用RS-485网络，满足了通讯实时性高的要求。●大型单体建筑组网方案

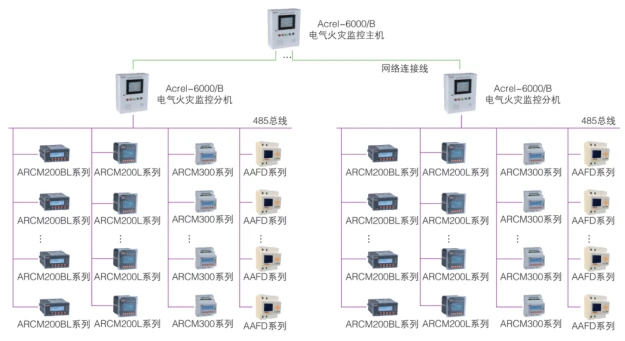

大型建筑群，楼层高，多栋楼体分散。采用Acrel-6000/B电气火灾监控设备（主机） 电气火灾监控探测器三层结构组网模式，便于区域化管理，采用RS-485网络通讯，以太网通讯，满足了通讯实时性高的要求。●大型建筑群组网方案

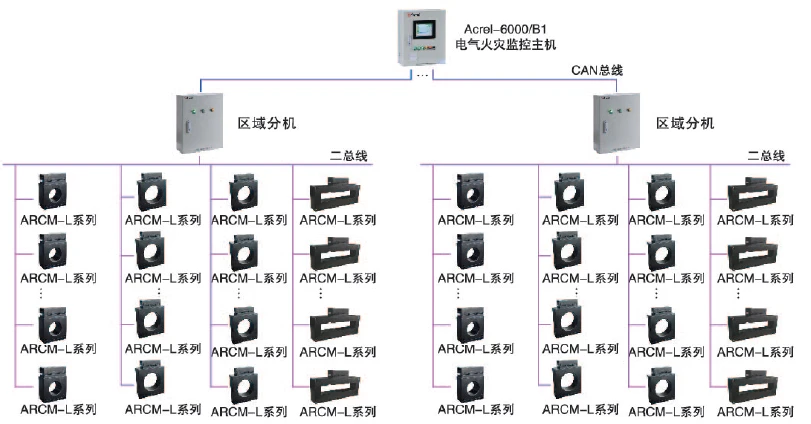

大型建筑群，楼层高，多栋楼体分散。采用Acrel-6000/B电气火灾监控设备（主机） Acrel-6000/B电气火灾监控设备（分机） 电气火灾监控探测器三层结构组网模式，便于区域化管理，采用RS-485网络通讯，以太网通讯，满足了通讯实时性高的要求。4.2 二总线通讯组网方案●小型建筑组网方案中、小型单体建筑，采用Acrel-6000/B2电气火灾监控设备 电气火灾监控探测器两层结构组网模式，采用二总线通讯，现场接线直观、方便，性价比高，满足了通讯实时性高的要求。●中型建筑组网方案中型单体建筑，采用Acrel-6000/B1电气火灾监控设备 电气火灾监控探测器两层结构组网模式，采用二总线通讯，现场接线直观、方便，性价比高，满足了通讯实时性高的要求。●大型建筑（群）组网方案

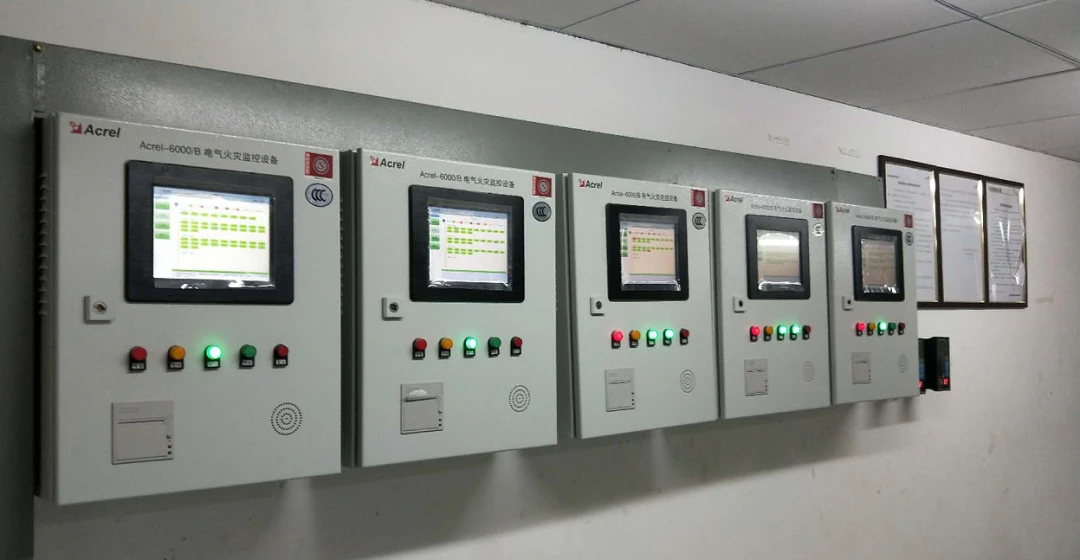

大型建筑（群），采用Acrel-6000/B1电气火灾监控设备 区域分机 电气火灾监控探测器三层结构组网模式，便于区域化管理，主机与分机之间采用CAN总线通讯，分机与探测器之间采用二总线通讯，现场接线直观、方便，性价比高，通讯介质采用屏蔽双绞线，满足了通讯实时性高的要求。05 安装实例
06 典型案例北京中科彩技术有限公司电气火灾监控系统博隆（虹桥）商业广场电气火灾监控系统曹路大基地南扩区保障房项目电气火灾监控系统常熟江南大厦电气火灾监控系统常熟金湖花园电气火灾监控系统常州百度大数据产业园数据中心电气火灾监控系统成都辰显光电研发及产业化验证项目-无尘室及配套机电火灾监控系统成都大学项目电气火灾监控系统成都飞机设计研究所电气火灾监控系统成都天府国际机场工作区项目电气火灾监控系统成都拓维高科光电有限公司项目电气火灾/消防设备电源监控系统成莒县沭东潜水处理厂电气火灾监控系统城桥镇新城菜场建设工程项目电气火灾监控系统崇明体育中心电气火灾监控系统大连市大连湾客运站电气火灾监控系统大连星海湾金融商务区XH-5、6、7、8、12地块改造规划项目电气火灾监控系统大唐昭陵项目电气火灾监控系统丹东市凤城骨科医院电气火灾监控系统德令哈市新能源有轨电车示范线工程电气火灾监控系统
