ASEMI单相整流模块MDQ300-16在整流电路中的优势

qyx3868 2021-08-07 15:43:59

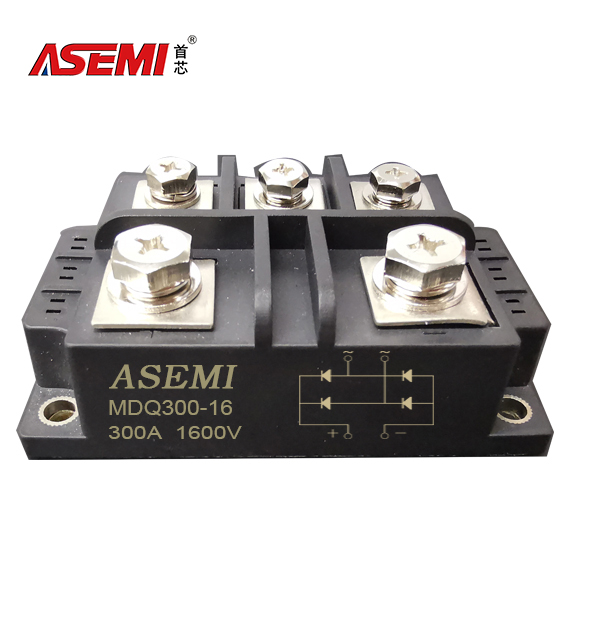

编辑-Z整流电路的作用是将交流降压电路输出的低压交流电转换成单向脉动直流电。这就是交流电的整流过程，整流电路主要由整流二极管组成。那么ASEMI单相整流模块MDQ300-16在整流电路中有什么优势呢，整流模块属于什么类型的整流呢？MDQ300-16参数描述型号：MDQ300-16封装：M25特性：单相整流模块电性参数：300A1600V芯片材质：GPP硅芯片正向电流(Io)：300A芯片个数：4正向电压(VF)：1.38V浪涌电流Ifsm：2100A漏电流(Ir)：15mA工作温度：-40~ 150℃引线数量：4

三种常见整流电路的基本介绍1 ：整流电路的分类电源电路中的整流电路主要包括半波整流电路、全波整流电路和桥式整流电路三种。而我们的单相整流模块MDQ300-16是属于桥式整流的一种。2 ：三种常见整流电路的特点三个整流电路输出的单向脉动直流的特性不同。半波整流电路的输出电压只有半个周期，所以这个单向脉动直流的主要成分还是50Hz，因为输入交流市电的频率是50Hz，半波整流电路去掉了一半交流电的周期，不改变单向脉动直流电中交流成分的频率；全波整流电路与桥式整流电路一样，利用输入交流电压的正负半周，将频率扩大了两倍，即100Hz。因此，MDQ300-16这种单向脉动直流电的交流成分主要成分是100Hz。这是因为整流电路将输入交流电压的一个半周期转换为极性反转，使输出直流脉动电压的频率高于输入交流电压。这个频率的增加有利于滤波电路的滤波。3 ：三种常见整流电路的区别在电源电路的三个整流电路中，只有全波整流电路需要在电源变压器的次级线圈上有一个中心抽头，其他两个电路对电源变压器没有抽头要求。另外，半波整流电路只用了一个二极管，全波整流电路用了两个二极管，桥式整流电路用了四个二极管。MDQ300-16是把桥式整流做成模块化，这样的优势是可以大幅提升它的电流和耐压，适用于大型功率设备，散热效果也会显著提升。
